Intercambiador de calor fluido/fluido multitubular

Intercambiadores acqua-olio de fascio tubiero (agua/aceite a fascículo tubular), diseñados para enfriar aceite hidráulico o lubricante con agua como fluido secundario. Disponibles en dos tamaños de carcasa según el caudal y la potencia térmica que necesite tu instalación.

Modelos disponibles

Dos tamaños de carcasa, cada uno con varias configuraciones internas (P1 a P9 en el MSG 84, P1 a P7 en el MSG 134) según el caudal de aceite requerido.

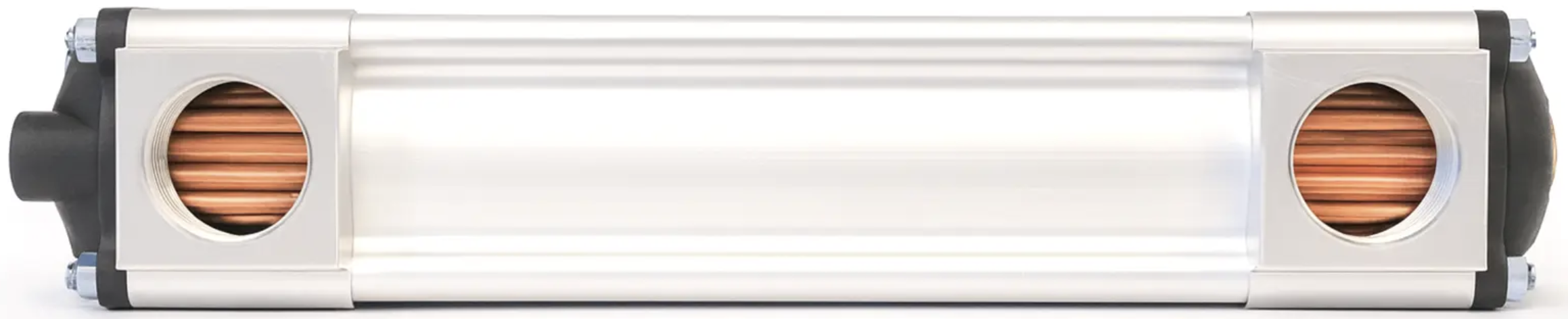

MOD. 03-A — CARCASA MSG 84

MSG 84

Scambiatori acqua-olio a fascio tubiero — carcasa compacta, 9 configuraciones (P1–P9).

Caudal de agua 7,5 – 30 l/min

Caudal de aceite 20 – 190 l/min

Potencia térmica (ΔT=25°C) 2,2 – 29,7 kW

Presión de trabajo / prueba 12 bar / 15 bar

Conexiones agua / aceite G½ / G1–G1½

Carcasa y tapas en aluminio, tubos en cobre. Tapón de descarga con ánodo de zinc de serie. Nueve configuraciones internas (P1 a P9) para ajustar el equipo al caudal de aceite exacto de tu instalación.

↓ Descargar Folleto MSG 84

MOD. 03-B — CARCASA MSG 134

MSG 134

Scambiatori acqua-olio a fascio tubiero — carcasa de mayor tamaño, 7 configuraciones (P1–P7).

Caudal de agua 15 – 60 l/min

Caudal de aceite 30 – 500 l/min

Potencia térmica (ΔT=25°C) 4,4 – 104,5 kW

Presión de trabajo / prueba 12 bar / 15 bar

Conexiones agua / aceite G1 / G1½–G2

Misma construcción que el MSG 84 (carcasa y tapas en aluminio, tubos en cobre, tapón con ánodo de zinc), en un tamaño mayor para caudales y potencias más exigentes.

↓ Descargar Folleto MSG 134
