MOD. 10 · Fabricante

Climatización de precisión

Armarios de climatización para entornos que exigen temperatura y humedad controladas al detalle: salas técnicas, CPD y procesos industriales donde una desviación de pocos grados ya es un problema. Gama "Tecno" con compresor scroll hermético, ventiladores plug fan EC y control por microprocesador de serie.

Refrigerante R410A  |  Capacidad 7 – 74,5 kW
Modelos disponibles

Dos configuraciones según cómo se disipe el calor: condensador de agua integrado, o condensador remoto por aire.

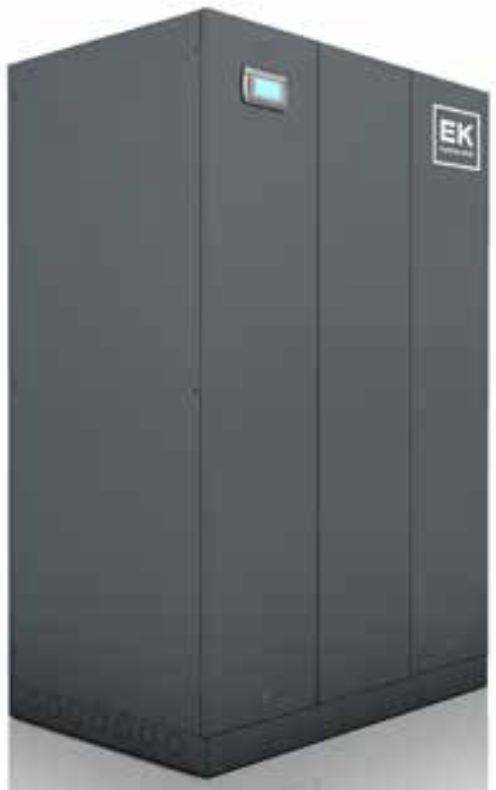

AXK - T/EC
MOD. 10-A — CONDENSADOR DE AGUA

AXK - T/EC

Expansión directa con condensador de agua. Tamaños As07 1E a F069 2E.

Capacidad frigorífica 7,9 – 74,5 kW
Capacidad free-cooling 17,9 – 51,4 kW
Caudal de aire 2.300 – 16.000 m³/h
Presión sonora 45 – 59 dB(A)
Alimentación 400V/3+N/50Hz +T

Condensador de placas soldobrasadas de alta eficiencia en acero inoxidable AISI 316, integrado en la propia unidad.

O · Impulsión superior U · Impulsión inferior SF · Solo frío
↓ Descargar Folleto AXK - T/EC

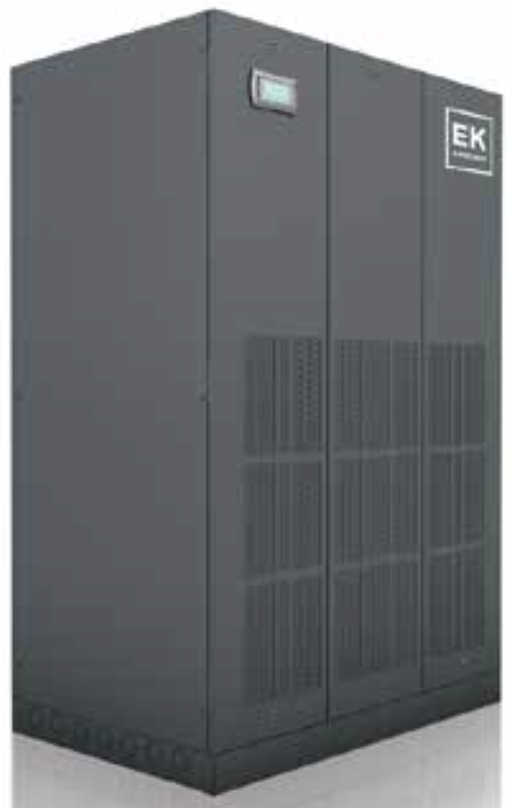

BXK - T/EC
MOD. 10-B — CONDENSADOR REMOTO

BXK - T/EC

Expansión directa con condensador remoto por aire. Tamaños As08 1E a F061 2E.

Capacidad frigorífica 7 – 67,7 kW
Capacidad dual-cooling 17,9 – 51,4 kW
Caudal de aire 2.300 – 16.000 m³/h
Presión sonora 45 – 59 dB(A)
Alimentación 400V/3+N/50Hz +T

Condensador remoto por aire (CTK) disponible bajo pedido, para instalar la disipación fuera del local climatizado.

O · Impulsión superior U · Impulsión inferior SF · Solo frío
↓ Descargar Folleto BXK - T/EC
Construcción

Componentes de serie

Ambos modelos comparten la misma base constructiva y el mismo nivel de control electrónico.

  • Estructura
    Base y panelado en chapa pintada con polvos epoxi, con paneles de servicio para facilitar el mantenimiento. El panelado exterior va revestido interiormente con material fonoabsorbente para contener el nivel sonoro.
  • Batería de intercambio
    Tubos de cobre dispuestos en filas al tresbolillo, con aletas de aluminio y tratamiento hidrofílico especial para un mejor drenaje del condensado y un intercambio térmico más eficiente (configuración en "V").
  • Compresor
    Tipo SCROLL hermético, con protección térmica. Soportes antivibratorios y carga de aceite de serie. Compresor BLDC disponible.
  • Ventiladores
    Grupos de nueva generación tipo PLUG FAN con motor "EC" de conmutación electrónica, para maximizar el ahorro energético y regular el caudal de aire necesario.
  • Circuito frigorífico
    Filtro deshidratador, visor de líquido y humedad, presostatos de seguridad de alta y baja presión, y válvula de expansión termostática con equalizador externo.
  • Filtración
    Filtro plisado sobre marco, con rejilla de protección y célula filtrante regenerable en fibras de poliéster. Eficiencia G4 según CEN-EN 779, con grado de separación medio del 90,1% ASHRAE. Filtro autoextinguible.
  • Cuadro eléctrico
    Construido y cableado conforme a las normas IEC 204-1/EN60204-1, con contactores, protecciones térmicas de las cargas eléctricas y seccionador.
  • Panel de control
    Microprocesador que regula la potencia frigorífica gestionando los tiempos de arranque de los compresores y controla las alarmas de funcionamiento. Control electrónico avanzado de serie.
Accesorios

Configurable según la instalación

Amplio catálogo de accesorios opcionales para adaptar el equipo a las exigencias de cada sala.

  • Batería de calefacción por agua
  • Batería de calefacción eléctrica
  • Válvula de expansión electrónica
  • Contactos para alarma de humo/fuego
  • Filtros plisados F5
  • Plenum con filtros especiales (F6 a F9)
  • Plenum de difusión de aire con rejillas
  • Relé de mínima y máxima tensión
  • Relé de secuencia de fases
  • Resistencia de cárter del compresor
  • Tarjeta de reloj
  • Tarjeta de comunicación LonWorks® y ModBus®
  • Señalización de alarma de agua en suelo
  • Señalización de filtros sucios
  • Señalización de falta de flujo de aire
  • Compuertas antirretorno
  • Bastidor antivibratorio (H regulable 285-400 mm)
  • Terminal de usuario remoto
  • Humidificador de vapor modulante
  • Válvula de condensación presostática
  • Plenum con tabiques insonorizantes
